Ультразвуковой расходомер «Комплекс расходомерный ИРКА»

Цену уточняйте

В ультразвуковом расходомере «Комплекс расходомерный ИРКА» реализован косвенный метод измерения скорости потока, который основан на корреляционной обработке сигналов с двух пар ультразвуковых датчиков, расположенных последовательно на трубопроводе. Это позволяет наладить стабильный учет воды и других, в том числе загрязненных жидкостей, таких как: хозяйственно-бытовые, фекальные, ливневые стоки при гарантированной погрешности измерений до 1% на протяжении всего срока службы. Технические характеристики расходомера ИРКА соответствует нормам Технического регламента средств измерительной техники, утвержденного Прикизом КМУ №163 от 24.02.2016 г. Расходомер может применяться в технологических узлах учета воды и различных жидкостей.

Категории: Измерение расхода и объема, Расходомеры

Описание

Область применения

Ультразвуковой расходомер «Комплекс расходомерный ИРКА» предназначен для измерения мгновенного расхода и объема любых акустически прозрачных жидкостей, протекающих в напорных и самотечных полностью заполненных по сечению трубопроводах, а также времени наработки. Расходомер может применяться для технологического учета воды и других жидкостей, в технологических процессах на промышленных предприятиях, на объектах мелиорации и в коммунальном хозяйстве, а также в качестве датчика расхода в составе узлов учета тепла. Расходомер обладает широким динамическим диапазоном измерения расхода при любом качестве воды. Возможность установки расходомера на трубах диаметром от 32 до 5000 мм в сочетании с минимальными затратами на монтаж и обслуживание, делает его наиболее приспособленным к реальным условиям эксплуатации на больших промышленных предприятиях и объектах коммунального хозяйства.

Принцип действия

Расходомер относится к ультразвуковым корреляционным расходомерам с непрерывным излучением и приемом датчиками модулированных по фазе сигналов. Принцип действия основан на корреляционной дискриминации времени прохождения случайными, например, турбулентными, флуктуациями контрольного расстояния — расстояния между контрольными сечениями трубопровода. Время перемещения жидкости вдоль трубопровода на расстояние Lк — контрольное время (tк) является единственной измеряемой физической характеристикой потока жидкости в трубопроводе.

Состав

Расходомер состоит из: блока первичного БП, блок измерительного БВ, ящика коммутационного ЯК, блока питания БЖ. Дополнительно расходомер может комплектоваться блоком архивации БАР, блоком выходных сигналов БВС, кабелем соединительным.

Метрология

Погрешность измерения расхода не зависит от качества воды и ее электропроводности.
Изменение температуры жидкости и окружающего воздуха не влияет на погрешность измерения.
Аналоговый выход 4-20 мА не имеет дополнительной погрешности.
Операции наладки отсутствуют. При монтаже прибора, при помощи пульта наладки вводятся параметры расходомерного узла. При этом ошибки практически исключены.
Проверить правильность ввода параметров и работы прибора может человек без квалификации и без специального оборудования.

Размещение

Комплекс имеет несколько модификаций в зависимости от необходимого количества каналов измерения и может размещаться на трубопроводах от 32 до 5000 мм.
Может применяться для измерения расхода агрессивных сред.

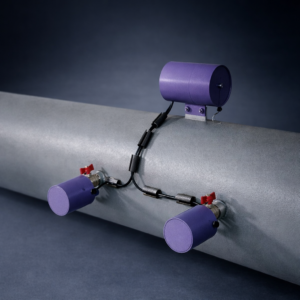

Датчики имеют компактную конструкцию и надежно защищены от внешнего воздействия.

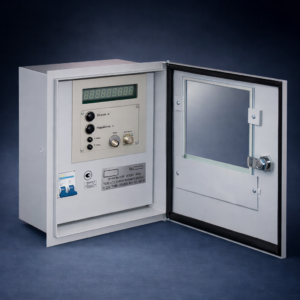

Ящик объектовый ЯК с БВ может размещаться на удалении до 600 м от места установки датчиков. Сигнальный кабель может поставляться комплектно в необходимом количестве.
Высокая помехозащищенность, обусловленная передачей цифрового сигнала от датчиков к вычислителю, исключает воздействие на прибор электромагнитных полей, излучаемых различным силовым оборудованием.
БИ и ЯК могут размещаться в помещениях и на открытом воздухе под навесом, а БП в колодцах и на открытом воздухе без навеса при температуре от -25°С до +55°С и влажности до 100%.

Обслуживание

Прибор, в том числе и аналоговый выход, не имеет настроек и регулировок.
Движущихся частей и частей прибора, выступающих в поток, нет. Это гарантирует высокую надежность и отсутствие дополнительных затрат на техническое обслуживание.
Обеспечена штатная замена датчиков под давлением.
Поверка проводится имитационным методом, без вскрытия приборов и изменения параметров узла, в котором он эксплуатируется.
Проверить правильность работы прибора может человек без квалификации и без специального оборудования.

Использование

Система меню отсутствует.
Считывание показаний максимально упрощено.
Всего две кнопки для оператора.
Показания индикаторов можно считать с расстояния более 10 м при любом освещении.
Сигнализацию о нештатном событии видно издалека.

Монтаж и наладка

Монтаж максимально упрощен и не требует специалистов высокой квалификации.
Обеспечено отсутствие операций установки «0», какой-либо наладки и регулировки.
Остановка воды при наладке не требуется.
Обеспечена возможность врезки штуцеров для установки датчиков под давлением.

Внешние выходы

Промышленный интерфейс RS485 с обменом данными по протоколу ASCII или Modbus RTU (при условии заказа с БВС).
Интерфейс RS232 (при условии заказа с БАР).
Токовый выход 4-20 mA или 0-5, 0-20 mA и 0-5 В по заказу.
Импульсный выход (при условии заказа с БВС).
Аналоговый выход и интерфейс имеют гальваническую изоляцию.

Архивация

Блок архивации БАР, обеспечивает считывание по интерфейсу RS485 значений расхода и объема, измеренных ІРКА, адаптацию к ПО АСКУЭ «Пчела» и хранение архивов:

минутных значений расходов (м³/ч), глубина архива 60 суток.
часовых объемов (м³), глубина архива 60 суток.
журнал событий и нештатных ситуаций, глубина архива 360 событий.

Надежность

Применение компонентов только промышленного исполнения гарантирует высокую надежность.
Средний срок службы комплекса — 12 лет.
Средняя наработка на отказ — 100 000 часов.
Гарантия — 2 года.
Защита от бросков напряжения в электросети.

Диаметр трубопроводов	32 … 1200 мм (до 3600 мм в специсполнении)
Относительная погрешность	±1% от Qперех до Qнаиб (±3% от от Qнаим до Qперех)
Температура измеряемой жидкости	1 … 150°С
Давление измеряемой жидкости	2,5 МПа
Условия эксплуатации	-25 …+55°С при относительной влажности до 100%
Электропитание	~187 … 244 В (50±1 Гц)
Потребляемая мощность	20 ВА
Динамический диапазон	1:50
Дисплей (индикация)	светодиод
Длина сигнального кабеля	до 600 м
Средняя наработка на отказ	50000 ч
Внешние выходные сигналы и интерфейсы	4-20, 0-5, 0-20 mA, RS485 (RS232 при поставке в комплекте с БАР)
Средний срок службы	10 лет
Межповерочный интервал	4 года
Степень защиты блоков комплекса	IP65 – ПУ, IP54 – БПО и ЯК, IP40 – БИ, БП, БАР, БВС
