Ультразвуковий витратомір “Лічильник води ІРКА” (DN 32 – 5000)

Ціну уточнюйте

В ультразвукових витратомірах “Лічильник води ІРКА” реалізований непрямий метод вимірювання швидкості потоку, який заснований на кореляційної обробці сигналів з двох пар ультразвукових датчиків, розташованих послідовно на трубопроводі. Це дозволяє налагодити стабільний облік води та інших, в тому числі забруднених рідин, таких як: господарсько-побутові, фекальні, зливові стоки при гарантованій похибці вимірювань до 1% протягом усього терміну служби. Витратомір ІРКА сертифікован в Україні, відповідає нормам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки і може застосовуватися як в комерційних, так і в технологічних вузлах обліку.

Опис

Галузь застосування

Ультразвуковий витратомір “Лічильник води ІРКА” призначений для вимірювання миттєвої витрати і об’єму будь-яких акустично прозорих рідин, що протікають в напірних і самопливних повністю заповнених по перетину трубопроводах, а також часу напрацювання. Витратомір може застосовуватися для контролю витрат води в технологічних процесах на промислових підприємствах, при комерційному обліку на об’єктах меліорації і в комунальному господарстві, а також в якості датчика витрати в складі вузлів обліку тепла. Витратомір має широкий динамічний діапазон вимірювання витрати при будь-якій якості води. Можливість встановлення витратоміра на трубах діаметром від 32 до 5000 мм в поєднанні з мінімальними витратами на монтаж і обслуговування, робить його найбільш пристосованим до реальних умов експлуатації на великих промислових підприємствах і об’єктах комунального господарства.

Принцип дії

Витратомір відноситься до ультразвукових кореляційних витратомірів з безперервним випромінюванням і прийомом датчиками модульованих по фазі сигналів. Принцип дії заснований на кореляційної дискримінації часу проходження випадковими, наприклад, турбулентними, флуктуаціями контрольної відстані – відстані між контрольними перерізами трубопроводу. Час переміщення рідини уздовж трубопроводу на відстань Lк – контрольний час (tк) є єдиною вимірюваної фізичної характеристикою потоку рідини в трубопроводі.

Склад

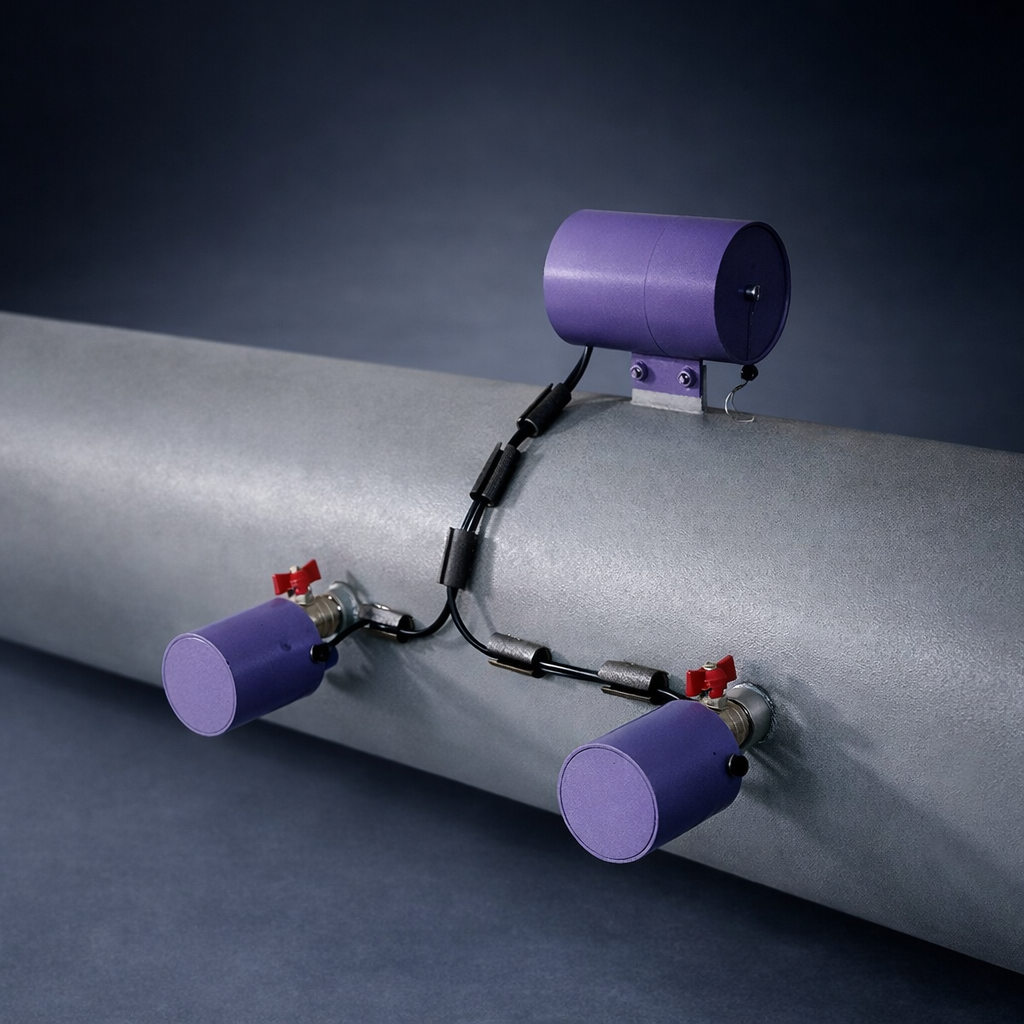

Регулятор потоку складається з: блоку первинного БП, блоку вимірювального БВ, ящика комутаційного ЯК, блоку живлення БЖ. Додатково витратомір може комплектуватися блоком архівації БАР, блоком вихідних сигналів БВС, кабелем з’єднувальним.

Метрологія

  • Похибка вимірювання витрати не залежить від якості води і її електропровідності.
  • Зміна температури рідини і навколишнього повітря не впливає на похибку вимірювання.
  • Аналоговий вихід 4-20 мА не має додаткової похибки.
  • Операції наладки відсутні. При монтажі приладу, за допомогою пульта налагодження вводяться параметри витратомірного вузла. При цьому помилки практично виключені.
  • Перевірити вірність введення параметрів і роботи приладу може людина без кваліфікації і без спеціального обладнання.

Розміщення

  • Комплекс має кілька модифікацій в залежності від необхідної кількості каналів вимірювання і може розміщуватися на трубопроводах від 32 до 5000 мм.
  • Може застосовуватися для вимірювання витрати агресивних середовищ.
  • Датчики мають компактну конструкцію і надійно захищені від зовнішнього впливу.
  • Ящик об’єктовий ЯК з БВ може розміщуватися на відстані до 600 м від місця установки датчиків. Сигнальний кабель може поставлятися комплектно в необхідній кількості.
  • Висока поміхозахищеність, обумовлена ​​передачею цифрового сигналу від датчиків до обчислювача, виключає вплив на прилад електромагнітних випромінювань від силового обладнання.
  • БВ і ЯК можуть розміщуватися в приміщеннях і на відкритому повітрі під навісом, а БП в колодязях і на відкритому повітрі без навісу при температурі від -25°С до +55°С при вологості до 100%.

Обслуговування

  • Прилад, в тому числі і аналоговий вихід, не має налаштувань і регулювань.
  • Рухомих частин і частин приладу, які виступають в потік, немає. Це гарантує високу надійність і відсутність додаткових витрат на технічне обслуговування.
  • Забезпечено штатну заміну датчиків під тиском.
  • Повірка проводиться імітаційним методом, без демонтажу приладу і зміни параметрів вузла, в якому він експлуатується.
  • Перевірити правильність роботи приладу може людина без кваліфікації і без спеціального обладнання.

Використання

  • Система меню відсутня.
  • Зчитування показників максимально спрощене.
  • Всього дві кнопки для оператора.
  • Показання індикатора можна зчитати з відстані більше 10 м при будь-якому освітленні.
  • Сигналізацію про позаштатну подію видно здалеку.

Монтаж і налагодження

  • Монтаж максимально спрощений і не вимагає фахівців високої кваліфікації.
  • Забезпечено відсутність операцій установки «0», будь-якого налагодження і регулювання.
  • Зупинка води при налагодженні не потрібна.
  • Забезпечено можливість врізки штуцерів для установки датчиків під тиском.

Зовнішні виходи

  • Промисловий інтерфейс RS485 з обміном даними по протоколу ASCII або Modbus RTU (за умови замовлення з БВС).
  • Інтерфейс RS232 (за умови замовлення з БАР).
  • Струмовий вихід 4-20 mA або 0-5, 0-20 mA і 0-5 В на замовлення.
  • Імпульсний вихід (за умови замовлення з БВС).
  • Аналоговий вихід і інтерфейс мають гальванічну ізоляцію.

Архівація

Блок архівації БАР, забезпечує зчитування по інтерфейсу RS485 значень витрати і об’єму, виміряних ІРКА, адаптацію до ПО АСКОЕ «Бджола» і зберігання архівів:

  • хвилинних значень витрат (м³/год), глибина архіву 60 діб.
  • часових обсягів (м³), глибина архіву 60 діб.
  • журнал подій і позаштатних ситуацій, глибина архіву 360 подій.

Надійність

  • Застосування компонентів тільки промислового виконання гарантує високу надійність.
  • Средній термін використання – 12 років.
  • Середнє напрацювання на відмову – 100 000 час.
  • Гарантія – 2 роки.
  • Захист від кидків напруги в електромережі.
Діаметр трубопроводів від 32 мм до 5000 мм
Відносна похибка
  • від Q2 до Q4: ± 1%
  • від Q1 до Q2: ± 3%
  • Q2 = 1,6 Q1
  • Q4 = 1,25 Q3
Температура вимірюванного середовища від +1°С до +180°С
Тиск вимірюванного середовища 2,4 МПа
Умови експлуатації від –25°С до +55°С при відносній вологості до 100%
Живлення ~ 187–244 В (50 ±1 Гц)
Споживана потужність 20 В·А
Динамічний діапазон 1 : 50
Дисплей (індикація) світлодіод
Довжина сигнального кабелю 100 м (до 600 м по замовленню)
Середнє напрацювання на відмову 100000 ч
Зовнішні вихідні сигнали і інтерфейси
  • 4–20 mA (0-5, 0-20 mA, 0-5 В по замовленню)
  • RS485 (RS232 за умови поставки в комплекті з БАР)
  • Modbus-RTU
Середный строк використання 12 років
Міжповірочний інтервал 4 роки
Ступінь захисту блоків витратоміра IP65 для БП, IP54 для ЯК, БВ, БЖ, БАР (БАР-М)
